产品描述
一、概述
本产品由40.5kV侧和12kV侧户外成套开关设备组成，普遍适用于城市、乡镇、工厂及油田等场所，也适用于一些大型建设工地，作为接受、转换和分配电能之用。
具有成套性强、占地面积小、安装方便、造价低、综合自动化程序高、运行安全可靠等特点。

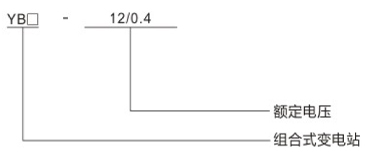

二、型号含义
三、产品特点
1.整体结构变电站由40.5KV侧和12KV侧两高压开关室、继电保护室及变压器组成。高压开关室、继电保护室外壳可采用不锈钢板、钢板或复合板制作。不锈钢板结构具有极强的耐腐蚀能力和良好的机械强度；钢板结构的各个零部件均经过特殊的防腐处理；复合板具有色彩鲜艳美观、隔热阻燃等特点。变压器位于40.5侧及12KV侧高压开关室之间，直接安装于基础之上，用户或制造商都可以安装。
2.40.5KV侧高压开关室可安装KYN61-40.5、KYNL0-40.5型等开关设备，40.5KV进出线方式用户可自由选择架空式或电缆方式。
3.12KV侧高压开关室可安装XGN2-12、XGN66-12、KYN28A-12等开关柜或HXGNL5-（FR）、X6N15-12（FR）等环网柜。
4.继电保护室内安装交流屏、直流屏、信号屏、远动控制屏（RTU）、载波机屏或光纤终端机屏等。注：根据用户要求本变电站可采用常规继电器保护，也可采用变电站微机综合自动化系统。
四、技术参数
1.变压器主要技术参数
|
型号 |
额定电压（KV） |
额定容量（KVA） |
变化（V） |
|
SZ11 |
40.5 |
1000~20000 |
40.5/12、40.5/7.2 |
|
S9、SZ9 |
40.5 |
1000~20000 |
40.5/12、40.5/7.2 |
2.KYN61-40.5开关柜内配主开关ZN85-40.5型真空断路器主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
KV |
40.5 |
|
额定电流 |
A |
1250、1600、2000 |
|
额定短路开断电流 |
KA |
20、25、31.5 |
|
额定短路关合电流（峰值） |
KA |
50、63、80 |
3.XGN2-12、KYN28-12配主开关ZN63A-12真空断路器主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
KV |
12 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
630、1250、1600、2000、2500、3150 |
|
额定短路开断电流 |
KA |
20、25、31.5、40、50 |
|
额定峰值耐受电流 |
KA |
50、63、80、100、125 |
4.所用变压器技术参数
|
型号 |
额定电压（KV） |
变化（KV/KV） |
容量（LVA） |
|
SC10 |
35 |
40.5/0.4 |
50、30 |
|
SC9 |
10 |
12/0.4 |
50、30 |
5.电流互感器技术参数
|
型号 |
额定一次电流（A） |
额定二次电流（A） |
准确级次 |
10%倍数不小于 |
二次负荷 |
|
LZZBJ9-35 |
40~500 |
5 |
0.5/10P10 |
10 |
20VA |
|
LZZBJ9-10 |
100~1000 |
5 |
0.5/10P10 |
10 |
20VA |
6.电压互感器技术参数
|
型号 |
额定电压（V） |
额定容量（VA） |
||||
|
一次 |
二次 |
辅助二次 |
0.2级 |
0.5级 |
6P |
|
|
JDZ9-35 |
35000 |
100 |
15 |
30 |
||
|
JDZX9-35 |
35000 |
100 |
100 |
15 |
30 |
100 |
|
JDZX10-10 |
10000 |
100 |
100 |
15 |
30 |
100 |
