产品描述
一、概述
本系列变电站系高压侧40.5kv，低压侧0.4-12KV三相交流50Hz户外成套设备。普遍适用于城市，乡镇，工厂及油田，码头等场所，也适用于一些建设工地，作为接受转换分配电能之用，具有成套性强，体积小，安装使用方便，造价低，综合自动化程度高，运行安全可靠等特点。
变电站由高压开关室，低压开关室，继电保护室和变压器室组成。
高压开关室、低压开关室，继电保护室可采用铝合金板，钢板制作。铝合金板表面经阳极氧化处理，增强了铝合金板的耐腐性能。钢板及钢结构都经磷化处理，复合板具有色彩鲜艳美观，具有绝热，阳光等特点。
变压器可设封闭外壳和设不设封闭外壳两种结构。
二、使用环境
·周围空气温度：上限≤40℃下限≥-10℃；
·阳光辐射≤1000W/m；·海拔≤1000m；
·覆冰≤20mm；·风速≤350m/s；
·湿度：日平均相对湿度≤95%；月平均相对湿度≤90%；日平均相对水蒸气压力≤2.2kPa；月平均相对水蒸气压力≤
1.8kPa；
·地震≤8度；
·无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注：特殊使用条件。订货时提出与制造厂协商解决。

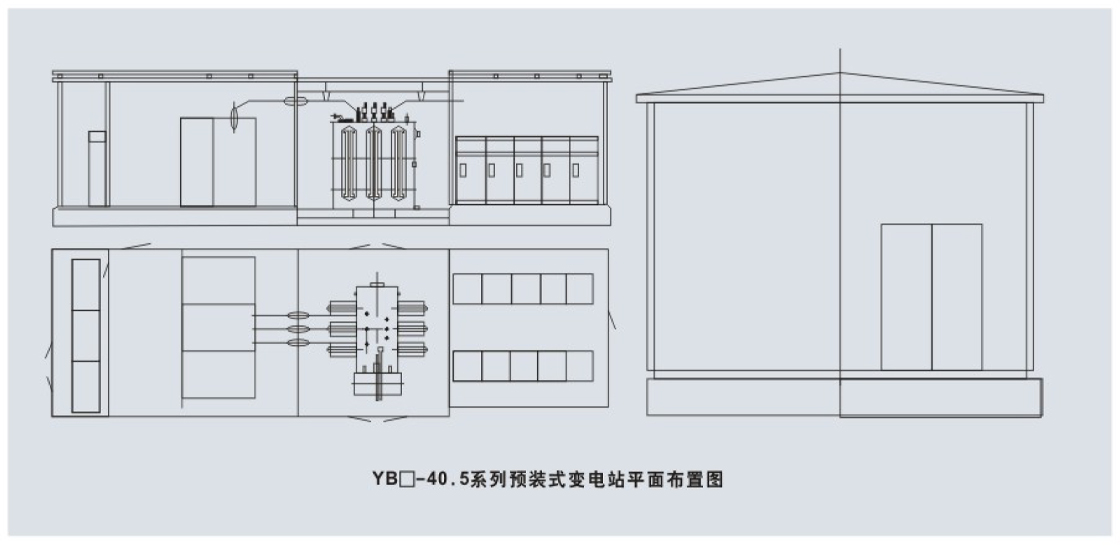

三、结构形式
系列化程度高，从电压等级上考虑到以40.5KV进线供电的各种用电需求，从结构形式上考虑到各种场合的安装形式。
成套性强，40.5KV进线、变压器。出线单元分别组成各自的独立功能单元，用户可按本公司提供的方案自由组合成各自所要的系统。
综合自动化程度高，由于本公司对各种方案提供了二种保护选择，即常规继电保护和采用CNHK-6000系列的面向设备（断路器）的综合自动化系统，当采用综合自动化方案时，一方面可以由终端模块对设备进行自动控制，保护和检测，同时也可以通过上位机对设备进行控制、保护和检测。另一方面，通过上位机还可以实现与调度中心（调度所）之间的通讯，真正实现变电站的“四遥”功能。
特殊的箱体材料。变电站外壳采用EPS彩色夹心钢板制造，特别适用户外运行的环境。
四、技术参数
|
序号 |
名称 |
单位 |
数据 |
||
|
1 |
额定电压 |
高压侧 |
KV |
40.5 |
|
|
低压侧 |
0.4~12 |
||||
|
辅助回路 |
110、220、380 |
||||
|
2 |
额定电流 |
高压回路 |
A |
400~1250 |
|
|
低压回路 |
630-3150 |
||||
|
3 |
额定频率 |
Hz |
50 |
||
|
4 |
额定主变容量 |
KVA |
1250、1600、2000-20000 |
||
|
5 |
额定绝缘水平 |
高压侧 |
工频 |
KV |
95 |
|
冲击 |
185 |
||||
|
低压侧 |
工频 |
42 |
|||
|
冲击 |
75 |
||||
|
6 |
额定短时耐受电流 |
高压侧 |
KA |
20、25、31.5 |
|
|
低压侧 |
25、31.5、40 |
||||
|
7 |
额定峰值耐受电流 |
高压侧 |
KA |
50、63、80 |
|
|
低压侧 |
63、80、100 |
||||
|
8 |
变压器绝缘水平 |
工频 |
KV |
65 |
|
|
冲击 |
185 |
||||
|
9 |
辅助回路绝缘水平 |
KV |
2 |
||
