S11-M.R-30~1000/10三相卷铁心全密封配电变压器

联系我们
电话：0577-6278 9516
电话：0577-6278 9516
邮箱：741680083@qq.com
网址：www.chxuju.com

产品描述

一、概述

·三相卷铁心全密封配电变压器容量范围30kVA~2500kVA，共15个品种。·铁心为三相三柱式内外框卷制结构，机械化程度高。
·高低压线圈在铁心柱上连续绕制，同心度好，线圈紧实。
·主要技术经济指标达到同类产品国际先进水平。

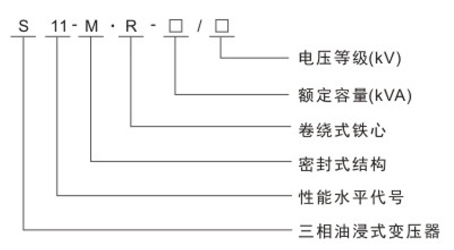

二、型号含义

三、执行标准

GB1094.1-2-1996电力变压器
GB1094.3,5-2003电力变压器
·GB1094.4-2005电力变压器
GB/T6451-2008三相油浸式电力变压器技术参数和要求

四、性能特点

·本变压器与“9”型变压器相比，空载电流平均降低70%以上；空载损耗平均降低约30%
·与JB/T10088-1999标准相比，噪音小，约降低7dB。
·油面和高低压绕组温升比温升限值约低20K-13K，有一定的过负载能力。
·抗短路能力强，可靠性高。

五、结构特点

·铁心：采用三相三柱式内外框卷制结构，心柱为多级阶梯圆形截面；铁心卷制后经真空退火去除应力；槽形弯折夹件，拉螺
杆拉紧器身；铁心表面涂刷专用胶，保证铁心不变形、不生锈。
·绕组及器身：低压绕组为1~6根导线并绕的四层或双层圆筒式（500kVA及以下）或螺旋式（630kVA以上）绕组；导线均采用无氧铜
拉制；高低压绕组层间绝缘为菱格点胶纸；高压绕组轴向油道及高低压间主空道油隙为撑条帘结构；铁轭绝缘与梯形垫块合
为一体，使器身均匀受压；器身采用新型吊板定位结构，纵向和横向定位，确保器身稳固不位移。
·油箱：采用波纹油箱，密封式结构，不漏油，免维护。

六、技术参数

S11-M·R-30~1000/10三相卷铁心全密封配电变压器技术参数

额定容量 (KVA)	电压组合			联接组标号	空载损耗 (W)	负载损耗 (W)	短路抗阻 (%)	空载电流 (W)	重量(kg)			外形尺寸(mm)	轨距 (mm)
额定容量 (KVA)	高压 (kV)	分接 (kV)	低压 (kV)	联接组标号	空载损耗 (W)	负载损耗 (W)	短路抗阻 (%)	空载电流 (W)	器身重	油重	总重	长×宽×高	轨距 (mm)
30	10	±5%或 ±2 ×2.5%	0.4	Yyn0 或 Dyn11	90	600/630	4.0	0.08	200	65	325	700×555×870	400×400
50					120	870/910		0.75	215	100	420	820×660×935	400×400
63					140	1040/1090		0.70	260	110	460	850×660×950	400×400
80					175	1250/1310		0.70	310	120	540	870×665×970	400×450
100					200	1500/1580		0.65	350	145	620	880×670×1010	400×450
125					235	1800/1890		0.65	415	170	710	930×690×1040	450×550
160					280	2200/2310		0.60	485	180	830	865×765×1050	550×550
200					335	2600/2730		0.60	540	185	990	1200×770×1070	550×550
250					390	3050/3200		0.50	640	190	1130	1270×830×1120	550×550
315					465	3650/3830		0.45	750	230	1330	1420×960×1190	550×550
400					560	4300/4520		0.40	900	260	1560	1420×960×1220	660×660
500					670	5150/5410		0.40	1040	300	1800	1500×1010×1275	660×660
630					810	6200	4.5	0.40	1250	380	2125	1650×1140×1350	660×660
800					980	7500		0.40	1470	440	2490	1750×1200×1510	820×820
1000					1150	10300		0.30	1720	500	2800	1780×1260×1550	820×820
