S13-M系列节能型油浸式变压器
- 联系我们
- 电话：0577-6278 9516
- 电话：0577-6278 9516
- 邮箱：741680083@qq.com
- 网址：www.chxuju.com
产品描述
一、概述
S13系列节能型全密封油浸式变压器，铁心采用优质高导磁冷轧晶粒取向硅钢片，45°全斜接缝叠装而成，空载损耗与S11变压器相比可下降30%以上，空载励磁电流下降50%以上行噪音小，结构紧凑，是新一代环保高效节能产品，适用于城乡、工矿企业电网改造，更适用于紧凑型预装式箱式变电站用变压器。
我公司生产的S13型系列产品全部采用上海宝钢0.23-0.30mmQ系高导磁曲向硅钢片制造，并采用了全密封波纹片油箱结构，外型美观，经济效益显著。

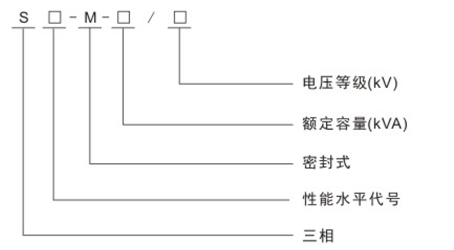

二、型号含义
三、执行标准
GB1094.1-1996电力变压器总则
GB1094.2-1996电力变压器温升
GB1094.3-2003电力变压器绝缘水平和绝缘试验
GB1094.5-2003电力变压器承受短路能力
GB6451-2008油浸式电力变压器技术参数和要求
四、性能特点
·铁芯
铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为心式铁芯，全斜接缝迭积式铁芯，其铁芯柱为级阶梯的圆截面，铁轭与铁芯
为等截面。
·绕组
绕组采用瓦楞油道，不浸漆工艺，紧缩带绑匪扎，绕组均为同心式线圈，高压绕组具有对应分电压要求的抽头，引至分接
开关上，开关安装在箱盖上，且需切断电源后方可变换分接电压。
·安全保护装置
1、30~2000kVA变压器有压力释放阀
2、根据用户需求可安装具有报警和跳闸端子的气体继电器
·油温测量装置
1、变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内120±10mm；
2、800~2000kVA变压器装有双金属温度计
五、技术参数
S13系列节能型油浸式变压器技术参数
|
额定容量 (KVA) |
电压组合 |
联接组标号 |
短路抗阻 (%) |
空载损耗 (KW) |
负载损耗 (KW) |
空载电流 (%) |
重量 (kg) |
||
|
高压 (kV) |
分接 (kV) |
低压 (kV) |
|||||||
|
30 |
6 6.3 10 10.5 11 |
±5%或 ±2 ×2.5 |
0.4 |
Yyn0 |
4.0 |
0.08 |
0.60 |
1.40 |
20 |
|
50 |
0.10 |
0.87 |
1.20 |
390 |
|||||
|
63 |
0.11 |
1.04 |
0.97 |
440 |
|||||
|
80 |
0.13 |
1.25 |
0.97 |
495 |
|||||
|
100 |
0.15 |
1.50 |
0.97 |
600 |
|||||
|
125 |
0.17 |
1.80 |
0.84 |
690 |
|||||
|
160 |
0.20 |
2.20 |
0.84 |
780 |
|||||
|
200 |
0.24 |
2.60 |
0.74 |
908 |
|||||
|
250 |
0.29 |
3.05 |
0.64 |
1043 |
|||||
|
315 |
0.39 |
3.65 |
0.64 |
1190 |
|||||
|
400 |
0.41 |
4.30 |
0.54 |
1430 |
|||||
|
500 |
0.48 |
5.15 |
0.54 |
1648 |
|||||
|
630 |
Dyn11 |
6 |
0.57 |
6.20 |
0.54 |
2027 |
|||
|
800 |
0.70 |
7.50 |
0.48 |
2316 |
|||||
|
1000 |
0.83 |
10.30 |
0.42 |
2600 |
|||||
|
1250 |
0.97 |
12.00 |
0.36 |
2890 |
|||||
|
1600 |
1.17 |
14.50 |
0.36 |
3380 |
|||||
|
2000 |
1.36 |
14.53 |
0.33 |
3600 |
|||||
|
2500 |
1.50 |
17.27 |
0.32 |
3890 |
|||||
