产品描述
一、概述
采用真空灭弧室，空气绝缘，配以电动弹簧操作机构，使得产品灭弧能力强，短路开断次数高，无火灾爆炸危险，操作方便，是一种性能优良，实用性较强的产品。
本产品总体结构采用三相共箱式，套管进出线，箱体内为干燥空气，电动弹簧操动机构布置在箱体的侧面，可在较严酷的环境套件下可靠使用。
本产品真空灭弧室采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料，具有优良的开断和关合短路电流能力。
该产品体积小、重量轻、外型美观。真空灭弧室和绝缘支持套管设计紧凑，出线导电杆外注硅橡胶，能适应恶劣期后条件和污秽的环境。

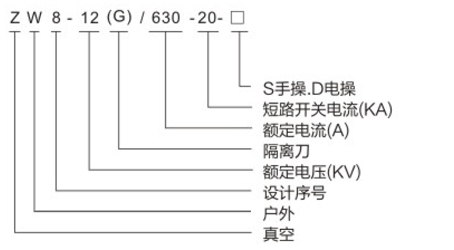

二、型号含义
三、用途
ZW8-12（G）/630-20型户外高压真空断路器系交流50HZ三相电力系统，主要用于开断、关合城市市区10KV电网的负荷电流、空载电流及短路电流，也可作农村电网和小型电力系统的份开关，是城网、农网无油化的跟新换代产品。
四、技术参数
|
名称 |
参数 |
|
额定电压 |
12KV |
|
额定电流 |
630A |
|
工频耐压 |
42KV/48KV |
|
雷电冲击耐压（峰值） |
75KV/85KV |
|
额定短路开断电流（有效值） |
20KA |
|
额定短路关合电流（峰值） |
50KA |
|
额定操作顺序 |
分-0.3S合分-180S合分 |
|
额定短路电流开关次数 |
30次 |
|
机械寿命 |
10000次 |
|
额定操作电压（合/分闸线圈） |
DC220V AC220V |
|
动、静触头允许磨损厚度 |
3mm |
|
隔离端口断开距离 |
>200mm |
