产品描述
一、概述
ZW6-12型户外真空断路器适用于12KV及以下，交流50HZ的三相电力系统。主要用于农网和城网作分、合负荷电流、过载电流及短路电流之用，也可用于其他类似场所，还可作为城市市区12KV及电网的分段开关。

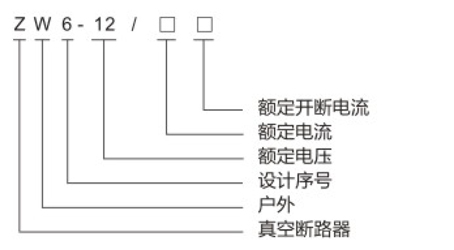

二、型号含义
三、使用条件
a.周围空气温度：上线+40℃，下限-40℃
b.海拔：<2000m；
c.相对湿度：日平均不大于95%，月平均不大于90%；d.风压：不超过700Pa（相当于风速34m/s）；
e.空气污秽程度按GB5582规定为Ⅳ级；
f.地震烈度不超过8度。
四、技术参数
断路器的装配调整参数见表1
|
序号 |
名称 |
单位 |
参数 |
||
|
1 |
额定电压 |
KV |
12 |
||
|
2 |
额定绝缘水平 |
工频耐压 |
干式 |
KV |
42 |
|
湿式（对地） |
34 |
||||
|
雷电冲击耐压（峰值） |
75 |
||||
|
3 |
额定电流 |
A |
630 |
||
|
4 |
额定频率 |
Hz |
50 |
||
|
5 |
额定短路开断电流 |
KA |
12.5、16、30 |
||
|
6 |
额定短路关合电流 |
31.5、40、50 |
|||
|
7 |
额定峰值耐受电流 |
31.5、50、50 |
|||
|
8 |
额定短时耐受电流 |
12.5、16、20 |
|||
|
9 |
操作顺序 |
分-0.3s-合分-180s-合分 |
|||
|
10 |
额定短路电流开断次数 |
次 |
30 |
||
|
11 |
机械寿命 |
10000 |
|||
|
12 |
额定操作电压配CT弹簧操作机构 |
DC24、48V、AC DC110V、220V |
|||
|
13 |
触头允许磨损厚度 |
mm |
3 |
||
|
14 |
过电流脱扣器额定电流 |
A |
5 |
||
|
15 |
重量 |
Kg |
130（标准） |
||
