ZN63(VS1)-12固定式户内高压真空断路器
- 联系我们
- 电话：0577-6278 9516
- 电话：0577-6278 9516
- 邮箱：741680083@qq.com
- 网址：www.chxuju.com
产品描述
概述
VS1-12系列户内固定式高压真空断路器是三相交流50Hz，额定电压为12kV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。采用操动机构与断路器本体一体化，设计即可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。主回路部分可采用整体固封极柱，以实现断路器小型化、高可靠、免维护，可配用KYN28A-12（GZS）等中置手车式开关柜，固定式也可配用于XGN系列固定式开关柜。

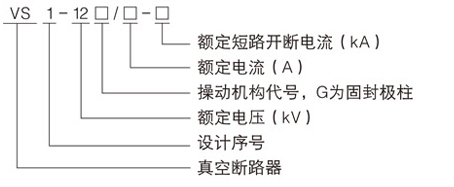

型号含义
正常使用环境
环境温度：不高于40℃，不低于-10℃（允许在-30℃储运）；
海拔高度：不超过1000m（若需增高海拔，则额定绝缘水平相应提高）；
相对湿度：日平均值不大于95%，饱和蒸汽压日平均值不大于2.2kPa，月平均值不大于1.8kPa；地震烈度：不超过8级；
无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
主要技术参数
|
1 |
额定电压 |
kV |
12 |
|||
|
2 |
最高工作电压 |
kV |
12 |
|||
|
3 |
额定电流 |
A |
630 1250 |
630 1250 1600 2000 2500 3150 |
1250 1600 2000 2500 3150 4000 |
|
|
4 |
额定短路开断电流（额定热稳定电流-有效值） |
kA |
20/25 |
31.5 |
40 |
|
|
5 |
额定短路关合电流（峰值） |
kA |
50/63 |
80 |
100 |
|
|
6 |
额定峰值耐受电流（额定动稳定电流-峰值） |
kA |
50/63 |
80 |
100 |
|
|
7 |
4s额定短路耐受电流 |
kA |
20/25 |
31.5 |
40 |
|
|
8 |
额定绝缘水平 |
工作耐压（额定开断前后）/1min工频耐压 |
kV |
对地42（断口48） |
||
|
冲击耐压（额定开断前后）/额定雷电冲击耐受电压峰值 |
对地75（断口85） |
|||||
|
9 |
额定热稳定时间 |
S |
4 |
|||
|
10 |
额定操作顺序 |
分-0.3s-合分-180s-合分 |
||||
|
11 |
机械寿命 |
次 |
20000 |
|||
|
12 |
额定短路开断电流开断次数 |
次 |
50 |
|||
|
13 |
操作机构额定合闸电压（直流） |
AC、DC110,220 |
||||
|
14 |
操作机构额定分闸电压（直流） |
AC、DC110,220 |
||||
|
15 |
触头开距 |
mm |
11±1 |
|||
|
16 |
超行程（触头弹簧压缩长度） |
mm |
3.5±0.5 |
|||
|
17 |
三相分、合闸弹跳时间 |
ms |
≤2 |
|||
|
18 |
触头合闸弹跳时间 |
ms |
≤2 |
|||
|
19 |
平均分闸速度 |
m/s |
0.9~1.2 |
|||
|
平均合闸速度 |
m/s |
0.5~0.8 |
||||
|
20 |
分闸时间 |
最高操作电压下 |
S |
≤0.05 |
||
|
21 |
最低操作电压下 |
≤0.08 |
||||
|
22 |
合闸时间 |
S |
0.1 |
|||
|
23 |
各相主回路电阻 |
UΩ |
630≤50 1250≤45 |
|||
|
24 |
动静触头允许磨损累积厚度 |
mm |
3 |
|||

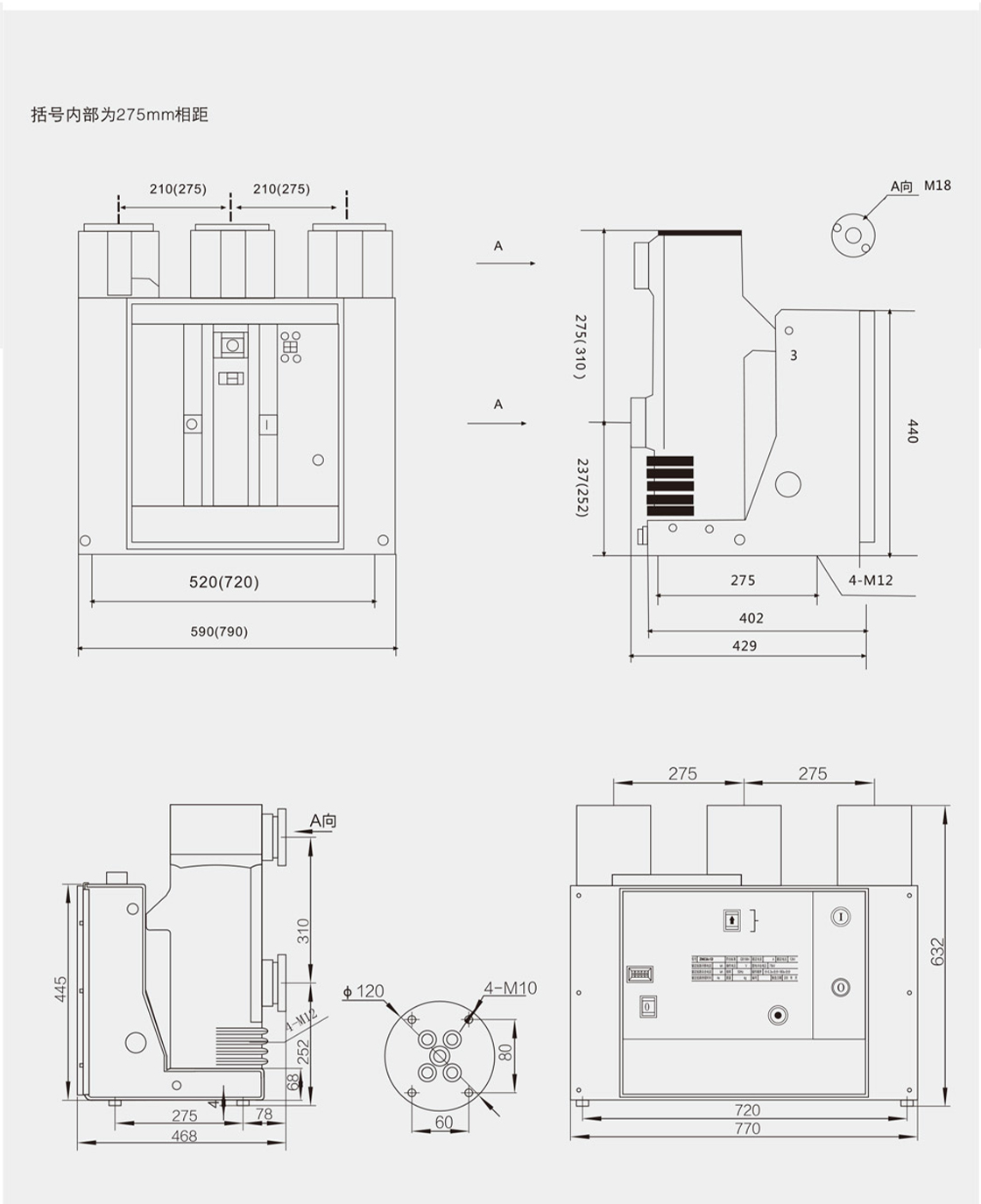

外形及安装尺寸
