ZN63(VS1)-12固封式户内高压真空断路器
- 联系我们
- 电话：0577-6278 9516
- 电话：0577-6278 9516
- 邮箱：741680083@qq.com
- 网址：www.chxuju.com
产品描述

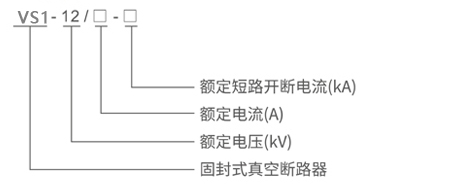

型号含义
使用环境
a.周围空气温度：上限+50℃，下限-30℃；
b.海拔高度：≤3000m（若需增高海拔，则额定绝缘水平相应提高）；
c.振幅：地震烈度不超过8度；
d.空气相对湿度日平均值不大于95%，月平均值不大于90%；
e.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
性能优点
该型产品为模块式操作机构，主绝缘采用固体绝缘，真空灭弧室整体浇注在环氧树脂绝缘间内，采用该结构大大提高了产品的绝缘性能，能满足潮湿和高海拔等环境条件要求。
主要技术参数
|
序号 |
名称 |
单位 |
数据 |
|||||
|
1 |
额定电压 |
kV |
12 |
|||||
|
2 |
额定频率 |
Hz |
50 |
|||||
|
3 |
额定绝缘水平 |
1min工频耐压 |
kA |
对地/相间42/48 |
||||
|
雷电冲击耐压（峰值） |
对地/相间75/85 |
|||||||
|
4 |
额定短路开断电流 |
20 |
25 |
31.5 |
40/50 |
|||
|
5 |
额定电流 |
A |
630 |
630 |
1250 1600 |
1250 1600 2000 |
||
|
1250 |
1250 |
2000 2500 |
3150 2500 4000 5000 |
|||||
|
6 |
额定短时耐受电流（有效值） |
kA |
20 |
25 |
31.5 |
40/50 |
||
|
7 |
额定峰值耐受电流（峰值） |
50 |
63 |
80 |
100/125 |
|||
|
8 |
额定短路关合电流（峰值） |
50 |
63 |
80 |
100/125 |
|||
|
9 |
额定短路电流持续时间 |
S |
4 |
|||||
|
10 |
机械寿命 |
次 |
20000 |
|||||
|
11 |
二次回路工频耐受电压（1min） |
V |
2000 |
|||||
|
12 |
额定操作顺序 |
分-t-合分-t1-合分 |
||||||
|
注：20kA、25kA、31.5kA t=0.3s t1=180s；40/50kA t=180st1=180s |
||||||||

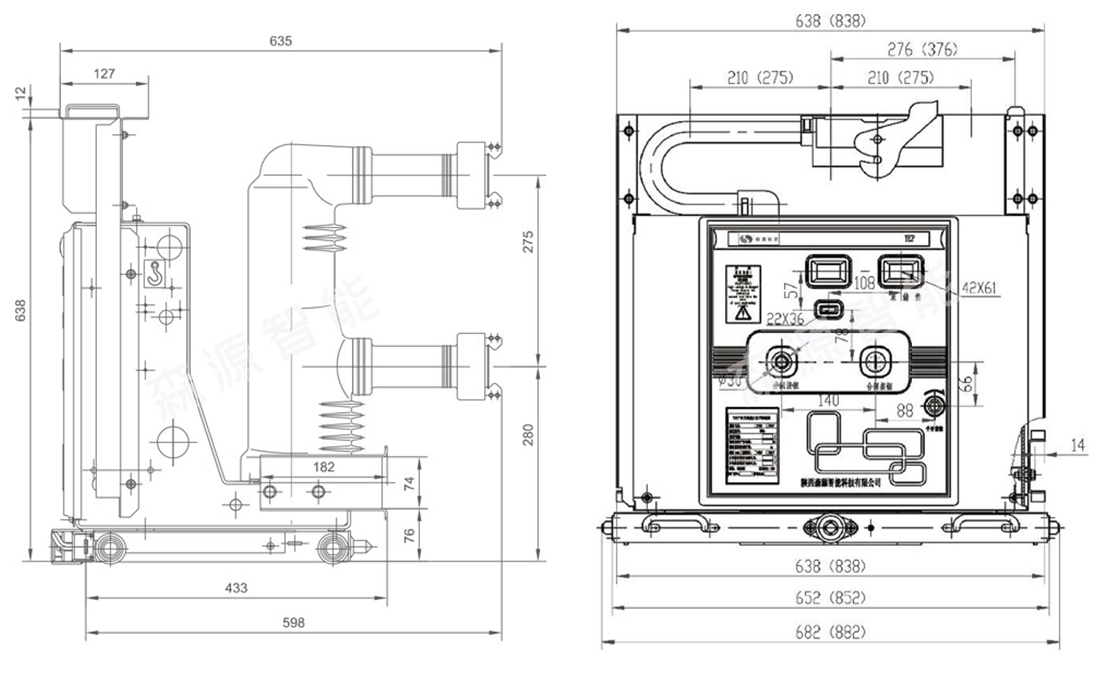

外形及安装尺寸图
