VS1-12(550mm)小型化户内高压真空断路器
- 联系我们
- 电话：0577-6278 9516
- 电话：0577-6278 9516
- 邮箱：741680083@qq.com
- 网址：www.chxuju.com
产品描述
产品简介
VS1-12(550mm)小型化手车式户内高压真空断路器采用固体绝缘结构,利用先进的环氧 固封技术，将真空灭弧室、主导点回路、绝缘支掌等有机的组合成为一个集成固风极柱。 成功的从根本上解决了真空断路器的环境耐受问题，使其应用更为广泛。集成固封极柱采用了自对流通风技术，巧妙的解决了固体绝缘结构所带来的散困难问题。
VS1-12(550mm)小型化手车式户内高压真空断路器是国内实现免维护概念的断 路器。其高寿命的真空灭弧室以及环氧浇注固封技术的应用保证了集成固风极柱的免维护， 配用的高可靠性永磁操动机构保证了操动机构的免维护，电子控制部分屏弃传统的辅助开关而 代之以光电接近开关，并采用全电子化电源和智能控制单元保证了电子控制部分的免维护。
主要技术参数
|
序号 |
名称 |
单位 |
数据 |
||||
|
1 |
额定电压 |
KV |
12 |
||||
|
2 |
最高工作电压 |
KV |
12 |
||||
|
3 |
额定电流 |
A |
630~1250 |
1250 |
1250 |
||
|
4 |
额定短路开断电流 |
KA |
20 |
25 |
31.5 |
||
|
5 |
额定短路关合电流（峰值） |
KA |
50 |
63 |
80 |
||
|
6 |
额定峰值耐受电流（峰值） |
KA |
50 |
63 |
80 |
||
|
7 |
4S额定短路耐受电流 |
KA |
20 |
25 |
31.5 |
||
|
8 |
额定绝缘水平 |
工频耐压（额定开断前后） |
KV |
42（断口48） |
|||
|
冲击耐压（额定开断前后） |
KV |
75（断口85） |
|||||
|
9 |
额定操作顺序 |
分-0.3S-合分-180S-合分 |
|||||
|
10 |
机械寿命 |
次 |
20000 |
||||
|
11 |
额定短路开断电流开断次数 |
次 |
50 |
||||
|
12 |
操作机构额定合闸电压（直流 |
V |
AC、DC110,220 |
||||
|
13 |
操作机构额定分闸电压（直流 |
V |
AC、DC110,220 |
||||
|
14 |
触头开距 |
mm |
11±1 |
||||
|
15 |
超行程（触头弹簧压缩长度） |
mm |
3.5±0.5 |
||||
|
16 |
三相分、合闸弹跳时间 |
ms |
≤2 |
||||
|
17 |
触头合闸弹跳时间 |
ms |
≤2 |
||||
|
18 |
平均分闸速度 |
m/s |
0.9±1.2 |
||||
|
19 |
平均合闸速度 |
m/s |
0.5±0.8 |
||||
|
20 |
分闸时间 |
最高操作电压下 |
s |
≤0.05 |
|||
|
最低操作电压下 |
s |
≤0.08 |
|||||
|
21 |
合闸时间 |
S |
0.1 |
||||
|
22 |
各项主回路电阻 |
630≤50 |
1250≤45 |
||||
|
23 |
动静触头允许磨损累积厚度 |
Mm |
3 |
||||

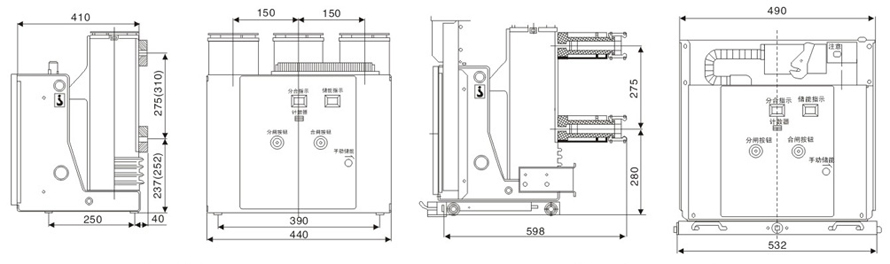

外形及安装尺寸
