产品描述
概述
VZF-12R中置固封式真空负荷开关-熔断器组合电器（以下简称真空开关），是根据特殊的设计概念并结合市场需求而研发的真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中，他负荷GB3804-2004GB16926-1997等标准规定。
VZF-12R中置固封式真空负荷开关-熔断器组合电器在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证安全、可靠地运行与相应电压等级的电网中。

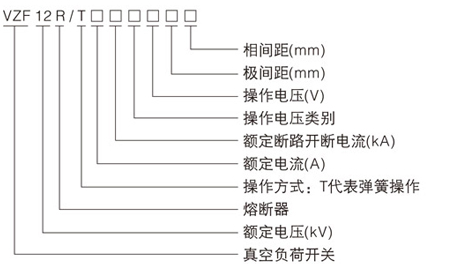

型号含义
正常使用环境
◆环境温度：最高温度+40℃，最低温度-25℃。
◆环境湿度：人平均相对湿度：≤95，月平均相对湿度：≤90%。
◆日平均饱和蒸气压：≤2.2x10-3Mpa。
◆月平均饱和蒸气压：≤1.8x10-3Mpa。
海拔高度：不高于1500m
地震烈度：不超过8度。
适用场所：无滴水，无依然和爆炸危险，无化学腐蚀性气体无剧烈震动：如产品使用环境超出以上规定，用户可以与我公司协商确定。
主要技术参数
|
序号 |
项目 |
单位 |
参数 |
|
|
VZF-12/T630-20真空负荷开关 |
真空负荷开关-熔断器组合电器 VZF-12/T125-50 |
|||
|
1 |
额定电压 |
KV |
12 |
12 |
|
2 |
工频耐压（相间、对地） |
KV |
42 |
42 |
|
3 |
雷电的冲击（相间、对地） |
KV |
75 |
75 |
|
4 |
额定电流 |
A |
630 |
125（熔断器） |
|
5 |
额定断路开断耐受电流 |
KA |
- |
50（熔断器） |
|
6 |
额定短时耐受电流 |
KA |
20 |
- |
|
7 |
额定峰值耐受电流 |
KA |
50 |
- |
|
8 |
额定断路关合电流 |
KA |
50 |
- |
|
9 |
额定电缆充电开断电流 |
A |
16 |
|
|
10 |
额定开断交接电流 |
A |
3150 |
|
|
11 |
开断空载变压器 |
KVA |
1250 |
|
|
12 |
电池寿命 |
次 |
10000 |
|
|
13 |
局部放电星 |
PC |
≤5 |
|

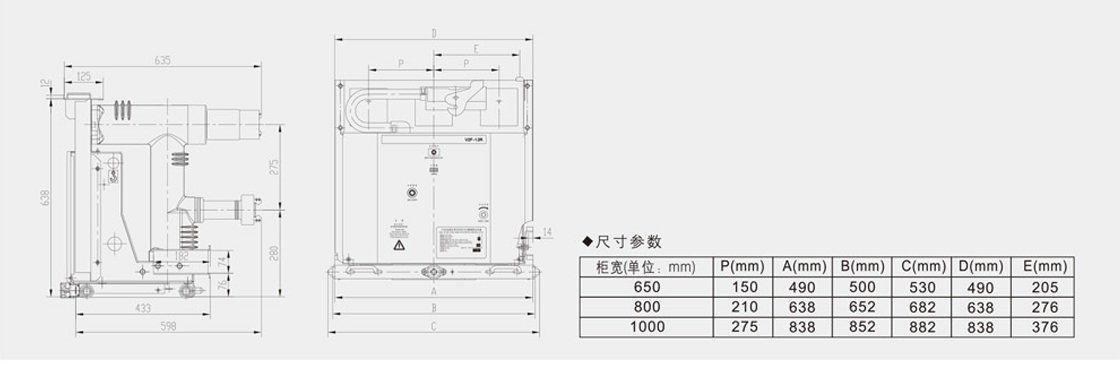

外形及安装尺寸
