产品描述
概述
ZN23-40.5型真空断路器为额定电压40.5KV，三相交流50Hz的户内高压电器设备，适用于工矿企业，变电站等输配电系统，作控制和保护开关，尤其适用于治金、电弧炼钢等需频率操作的行业，作为控制和保护设备。
本产品符合GB1984-89《交流高压断路器》标准。

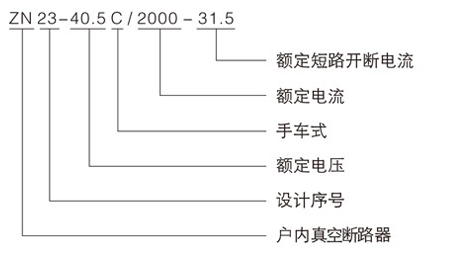

型号含义
主要技术参数
|
参数名称 |
单位 |
数值 |
|
额定电压 |
kV |
40.5 |
|
额定雷电冲击耐受电压（峰值） |
kV |
185 |
|
1min工频耐受电压 |
kV |
95 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
1250、1600、2000 |
|
额定短路开断电流 |
kA |
25、31.5 |
|
额定短路时耐受电流 |
kA |
25、31.5 |
|
额定峰值耐受电流 |
kA |
63、80 |
|
额定短路持续时间 |
S |
4 |
|
额定短路开断时间 |
ms |
≈90 |
|
额定短路关合电流 |
kA |
80 |
|
额定操作顺序 |
分0.3-合分-180s-合分 |
|
|
合闸时间 |
ms |
50~85 |
|
分闸时间 |
ms |
40~85 |
|
额定短路开断电流开断次数 |
次 |
20 |
|
机械寿命 |
次 |
10000 |
|
额定电容器组开断电流 |
A |
630 |
|
储能电机额定功率 |
W |
275 |
|
储能电动机额定电压 |
AC/DC220.110 |
|
|
储能时间 |
S |
<15 |
|
合分闸电磁铁额定电压 |
AC/DC220.110 |
|
|
过流脱扣器额定电流 |
A |
5 |
|
辅助开关额定电流 |
A |
10 |

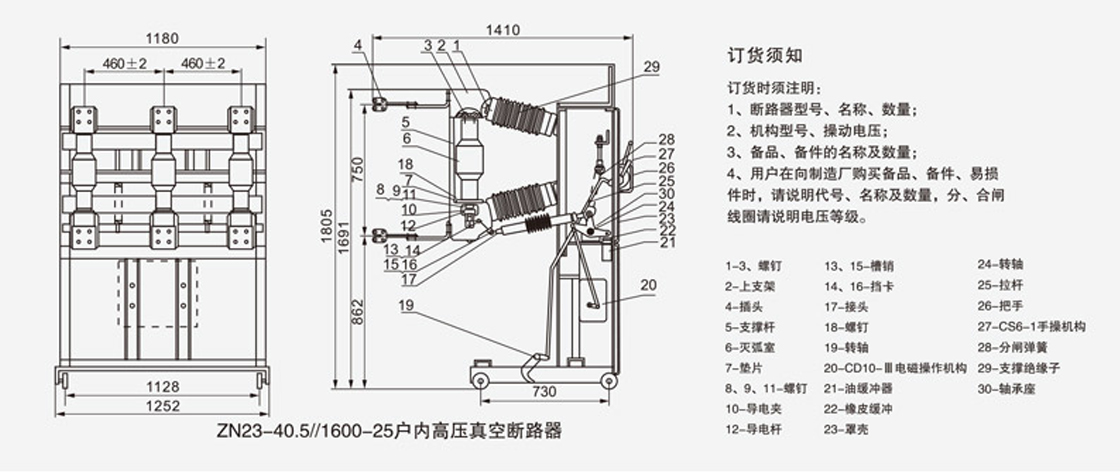

外形及安装尺寸
