产品描述
概述
ZN28-12系列户内高压真空短路器是三相交流50HZ额定电压12kV的户内装置，主要装置在手车式开关柜和固定式开关柜企业，发电厂及变电站作电气设备的保护和控制之用，并适用于频繁操作的场所。
正常使用条件
1、环境温度不高于+40℃，不低于-10℃（允许在-30℃是储运）。
2、海拔高度不大于1000m。
3、空气相对湿度日平均不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2210-3MPa，月平均值不大于1.810-3MPa。
4、振幅：地震烈度不超过8度。
5、无火灾，爆炸危险，严重污染，化学腐蚀及距离震动的场所。

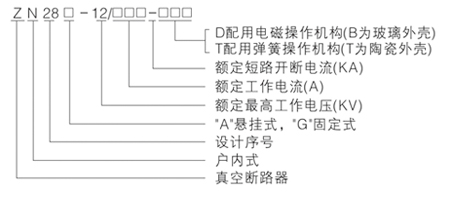

产品型号及含义
工作电源条件
本厂生产的ZN28G-12系列户内高压真空断路器，可配用CT17，CT19弹簧机构及CD17电磁机构。
主要技术参数
|
序号 |
名称 |
单位 |
数据 |
||
|
1 |
额定电压 |
KV |
12 |
||
|
2 |
额定电流 |
A |
630-3150 |
||
|
3 |
额定短路开断电流 |
KA |
20 |
31.5 |
40 |
|
4 |
额定短路关合电流 |
KA |
50 |
80 |
100 |
|
5 |
额定动稳电流（峰值） |
KA |
50 |
80 |
100 |
|
6 |
额定热稳定电流（有效值） |
KA |
20 |
31.5 |
40 |
|
7 |
额定热稳定时间 |
S |
4 |
||
|
8 |
额定短路开断电流开断次数 |
次 |
30（50） |
||
|
9 |
全开断时间CD10电磁操动机构 |
mS |
<80 |
||
|
10 |
额定操作顺序 |
0-0.3s-CO-180s-CO |
|||
|
11 |
一分钟工频耐压（有效值） |
KV |
对地相间42，断口48 |
||
|
12 |
雷电冲击耐压 |
KV |
对地相间75，断口85 |
||
|
13 |
机械寿命 |
次 |
10000 |
||
|
14 |
备注：20KA，31.5KAt=0.3st=180s40KA t=180s t=180s. |
||||

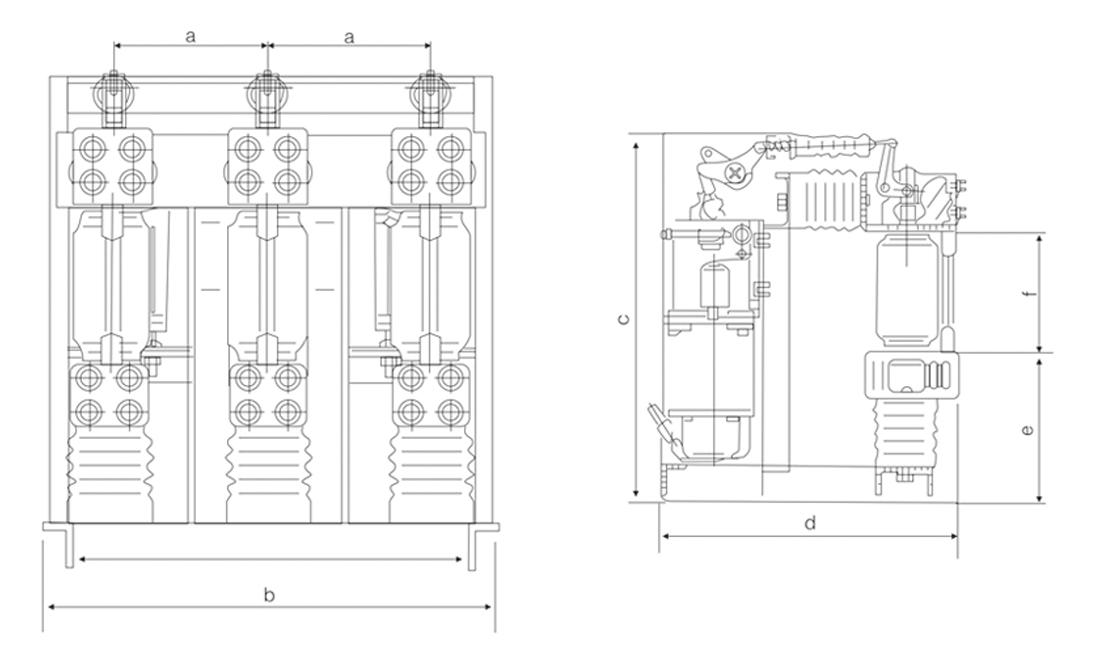

外形及安装尺寸
